Základní principy klimatizace vzduchu

• Systém

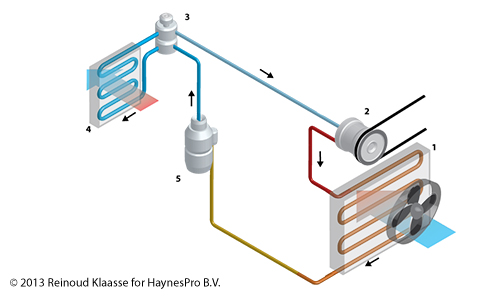

  Klimatizace vzduchu je uzavřený systém, který se skládá ze dvou částí. Část, která vytváří chladicí efekt (nízký tlak), jde od expanzního ventilu (3) jako kapalina, skrz odpařovač (4) a dále zpět skrz expanzní ventil (3) jako pára.
• Kompresor a kondenzor
  Pára jde z expanzního ventilu (3) do kompresoru (2), stlačená pára kondenzuje do zahřáté kapaliny (vysoký tlak). Kapalina potom přechází do kondenzoru (1), kde se chladí.
• Dehydrátor
  Úkolem dehydrátoru (5) je odstranit všechny vzduchové bubliny a nečistoty z chladicího média. Chrání celý systém před poškozením způsobeným znečištěním.
• Odpařovač a expanzní ventil
  Odpařovač (4) je v principu shodný s kondenzorem: Velká plocha funguje jako výměník tepla podobající se radiátoru. Expanzní ventil (3) uvolňuje tekuté chladicí médium do odpařovače. Následkem expanze chladicí médium mění skupenství z tekutého zpět na plynné. Proces odpařování vyžaduje množství tepla, které se absorbuje z interiéru vozidla. Když chladicí médium projde odpařovačem, teče zpět do kompresoru. Tato strana se nazývá nízkotlaká.
